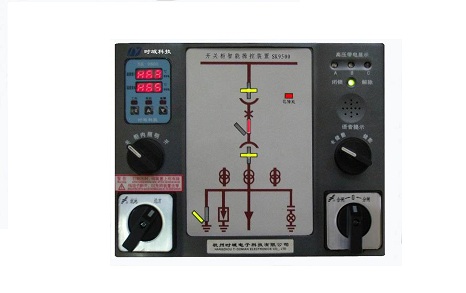

点击图片查看原图| 产 品 说 明 | |
| SK9500多功能开关柜智能操控装置是专业为3~40KV中压系统户内开关柜设计开发的,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜.是一种集一次回路模拟图、开关状态指示、断路器(或手车)位置指示、弹簧储能状态指示、接地闸刀位置指示、高压带电指示、高压闭锁指示、控制及温度、湿度控制于一体的新型智能化、模块化的测量、显示、操作、控制装置.该产品以一体化布局为开关柜配套,大大简化了开关柜的结构设计,美化了面板布局. 该产品可以完全取代现有的一次回路指示牌、电磁式开关状态指示器、高压带电指示器、高压闭锁指示及控制装置、接地指示器、弹簧储能指示器、温湿度控制器、负载断路报警装置.产品式样美观、安装方便,使用寿命长,具有三防功能,RS485通讯功能,符合IEC255-22标准. □ SK9500多功能开关柜操控装置功能:◆ 断路器状态指示、断路器(或手车)位置指示、弹簧储能状态指示、接地闸刀位置指示;◆ 高压带电指示、高压闭锁指示及控制;◆ 二路温湿度实时检测并数字显示;◆ 加温除湿自动控制并带负载断路、传感器断路报警;◆ 超温报警和风扇降温自动控制并带负载断路、传感器断路报警;◆ 语音提示功能,有效防止误操作;◆ 远方/就地开关控制、断路器合闸/分闸开关控制、储能开关控制、柜内照明开关控制;◆ RS485通讯功能,遵循modbus通讯协议,波特率为2400. □技术参数:◆工作电压: AC/DC 85~264V◆工作环境: 温度-30℃～70℃ 湿度≤95%RH□ 温、湿度控制参数:◆温度控制范围:-50℃～150℃ 显示精度:±℃ 检测精度:±℃◆湿度控制范围:0～99%RH 显示精度:±1%RH 检测精度:±3%RH(10%RH～99%RH)◆参数设置: 控制值:全量程0～100% 回差:温度1~30℃ 湿度1～40%RH 传感器误差修正:温度-50℃～150℃ 湿度0～100%RH◆加热器控制:启动:温度≤设定温度(门限)-温度回差; 湿度≥设定湿度+湿度回差 停止:温度≥设定温度(门限)+温度回差; 湿度≤设定湿度-湿度回差◆超温报警输出(可接风扇)控制: 启动:温度≥设定温度(报警门限); 停止:温度≤设定温度(报警门限)◆功率消耗: ≤ 10W◆负载继电器输出容量: AC220V / 7A(阻性负载时) 无源输出共二路◆超温报警继电器触头容量:AC220V / 7A(阻性负载时) 无源输出一路 (可接风扇)◆报警显示:◇负载断路报警: 如某路负载断路则该路指示灯闪烁报警◇传感器断路报警:如某路传感器断路则某路屏幕显示 E r r 并自动切断负载 □ 数字显示部分:◆LED显示方式:三位LED数码管显示 |
SK9500多功能开关柜智能操控装置是杭州时域电子科技有限公司的主要产品,我们的产品负责人是罗毅,我们的地址是,期待与您的合作!
