点击图片查看原图一、概 述
SW-600CT无线测温系统采用无源取电设计,把该装置的测温组件安装在高压开关载流导体易
发生温升的连接点附近,就可以通过无线数据传输方式,解决安装在高电位端的温度传感器
信号向低电位端仪表的隔离传输.对于移开式的开关设备,只需把传感器模块安装在手车侧,
安装、改造和维护都十分方便.该装置的显示仪表另配有柜体内部温度传感器,可以显示发
热点的相对温升.本装置的应用为解决《国家电网公司十八项电网重大事故措施》中的第
项"预防开关设备载流回路过热"提供了一个有效的监测手段.
二、产品主要特性:
1. 测温范围:-30~150℃ 精度 ±% FS
2. 测温传感器:日本进口高精度、高温热敏电阻.
3. 适应开关设备的种类: 现有市场提供的开关设备的型号、规格等一般都能适用,按用设
备结构,配置不同的安装方式.
4. 启动工作最小电流:电流>5A(矽钢片最少 3 匝以上)
5. 无线通信频率: 发射功率: <10mW
6. 温度传感器模块的供电方式:CT 取电(电流互感器取电)
7. 数据发送间隔>2 秒钟
8. 安装方式:
◇SW-600CT 矽钢片安装 外接扎带
9. 外形尺寸:

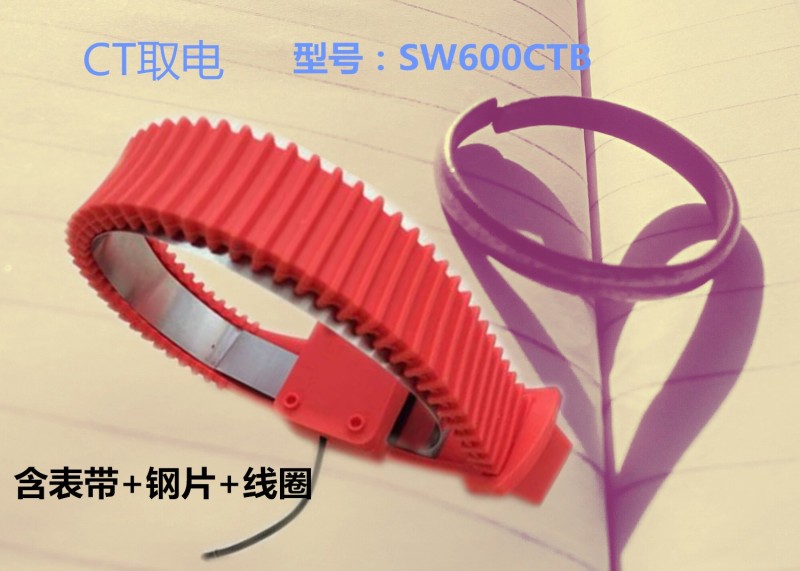

◇SW-600CTB 型无源式无线测温发射模块: 传感器外壳 44×36mm 矽钢片(宽度<20mm)
SW-600CTB无线测温发射模块是杭州时域电子科技有限公司的主要产品,我们的产品负责人是罗毅,我们的地址是,期待与您的合作!
