赛德整平机丝杆升降机SJB10蜗轮滚珠丝杆升降机

SJA 和SJB都属于SJ系列丝杆升降机,具有结构紧凑、体积小、重量轻、外形美观动力源广泛、安装方便、无噪音、功能多、配套形式多、使用灵活、可靠性高、使用寿命长等许多优点.

 推力范围:-30吨

 –行程可至8m,得考虑丝杠的稳定性及导向机构

 –工作制30%,如果负载率较小,则可以适当提高工作制

 –升降速度小于1500mm/min(23mm/s),特殊情况可以达到46mm/s

 –效率小于33%,有自锁功能,大减速比L1自锁

 –精度定位,附加反齿隙装置精度可至

 –同步,同一电机可同时驱动多台螺旋升降机,机械同步

 1、结构形式 1型--丝杆做轴向移动

  2型--丝杆作旋转运动、螺母作轴向移动

 2、装配型式 A型---丝杆(或螺母)向上移动;

  B型---丝杆(或螺母)向下移动.

 3、丝杆头部型式的丝杆头部分为I型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ(扁头型)四种型式;2型结构形式的丝杆头部分为I型(圆柱型)、Ⅲ型(螺纹型)二种型式.

 4、传动比: 普通速比(P)、慢速比(L)

 蜗轮丝杆升降机(滚珠螺旋升降机)是将电机,减速系统,丝杠传动等巧妙地组合在一起的机电一体化运动执行单元.它既可以单独使用,又可以多台组合,像拼积木似的通过直角转向器、联轴器和连接杆等联接件组合在一起并能按一定程序准确控制机构的升降、往复、翻转等运动.从而可以在多种场合取代传统的液压和气压传动,这种以蜗轮丝杆升降机为主的运动单元,为当今走数字化时代的工程师们研发产品提供了广阔的设计空间.被广泛应用于太阳能、冶金、食品、水利等多个行业.

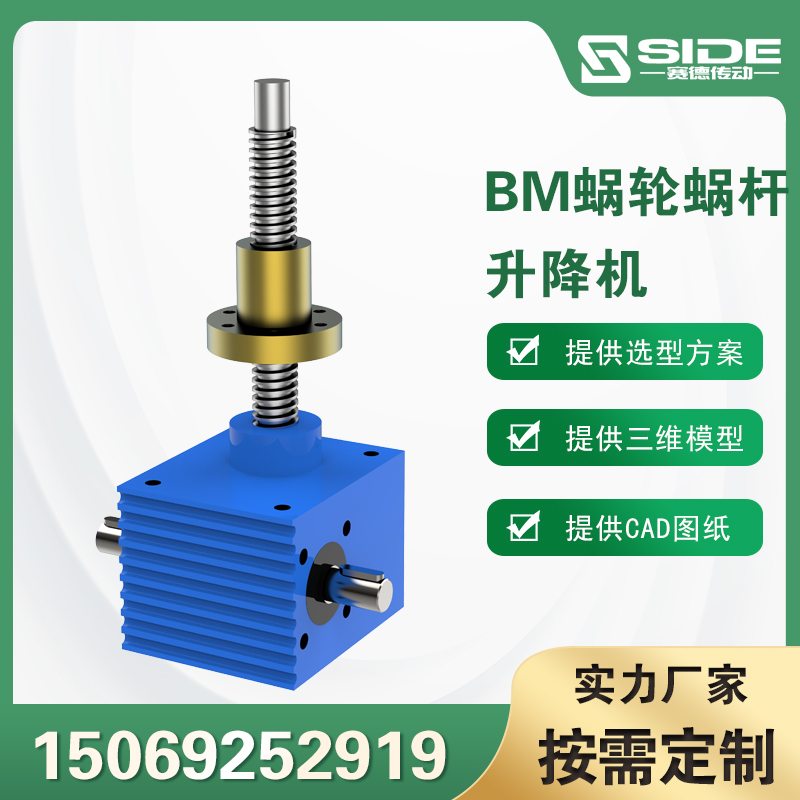

SJB滚珠丝杆升降机的方形凹槽壳体,加大外壳的散热能力,延长润滑脂使用寿命等.球墨铸铁的外壳材料选择,大幅提高壳体的强度和性能,以及在高温/低温下的广泛应用.方形尾罩设计,控制丝杠不自转.的加工设备和加工组装工艺,是高产量的保证,的设计理念创造了抗冲击能力强,高强度,低噪音,长寿命,体积小的产品.
