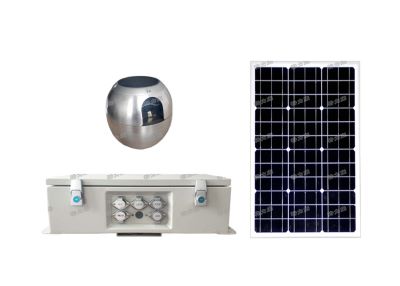

输电线路弧垂在线监测系统

一、产品描述:

三跨输电线路的外部条件恶劣,再加上高负荷的运行,输电线路极易产生线路弧垂过大.由于输电线路属于架空状态,经常跨越公路,铁路,河流,翻山越岭.如果线路弧垂过大,也就代表高压线路离地面的距离越近,会造成线路短路,危害送电安全,甚至对线下的行人、车辆、建筑、船舶会造成伤害. 为此深圳特力康科技有限公司研发出一款实时测量弧垂最低点与地面垂直距离参数的一款设备——输电线路弧垂在线监测系统,让你时刻了解安全距离,把控输电安全.

二、工作原理:

输电线路弧垂在线监测系统可实时感知导线弧垂大小,装置将到的导线数据及其变化状况,利用通过3G/GPRS/CDMA 等网络传输到后台监控中心,进行分析,如果出现异常,系统会以多种方式发出预报警信息,提醒工作人员采取相应的应对预防措施.

三、产品功能:

数据

1.能传感、导线距离地面最小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂,并将测量和计算结果通过通信网络传输到状态监测代理或状态监测主站;

2. 具备自动功能,按设定时间间隔自动导线距离地面距离和线夹出口处导线切线方向与水平方向的夹角、导线弧垂,最小间隔宜大于 5 分钟,最大间隔小于60分钟,默认时间间隔为30分钟;

3．具备受控功能,能响应远程指令,实时数据;

4．具备主机电池电压功能和探头电池电压功能.

数据输出

输出的信息包括:导线距离地面最小距离、线夹出口处导线切线方向与水平方向的夹角、导线弧垂,及电源电压、心跳包等工作状态数据

四、技术参数:

供电方式 太阳能+高性能蓄电池

通信方式 3G/GPRS/CDMA/以太网

工作电压 DC12V

工作电流 100mA

蓄电池容量 33Ah/12V

太阳能 18V/30W

待机时长 >10天

重量 20Kg

工作温度范围 -40℃～+85℃;

五、总结:

客户端通过输电线路弧垂在线监测系统控制管理中心的数据实时浏览观测各监控点的现场情况,后台.
