F系列内容

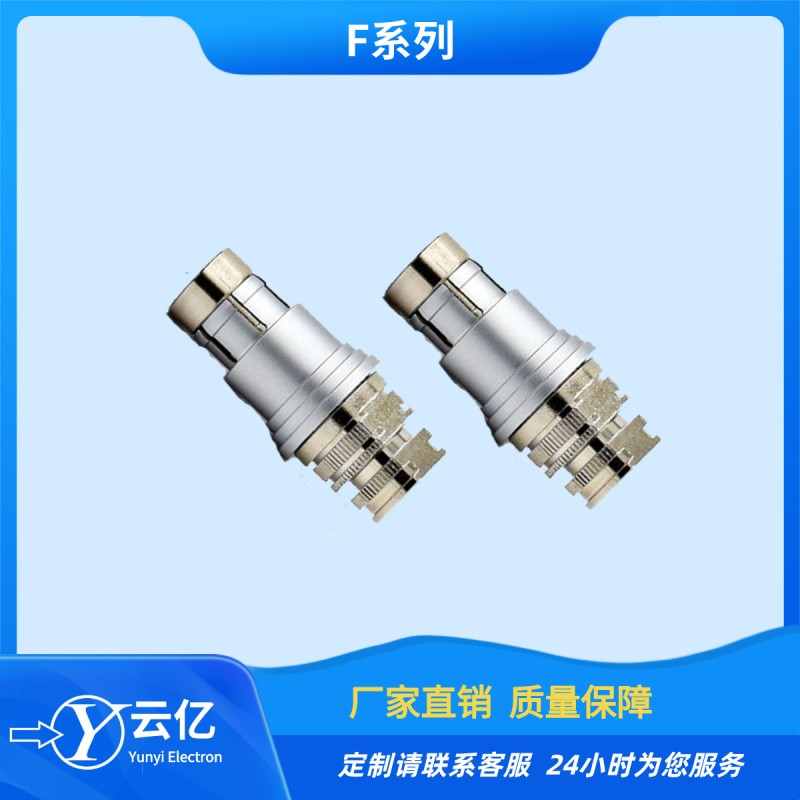

F系列连接器产品简介

F系列微圆形高密度连接器为分瓣式推入拉出式结构,插合后具有自锁功能,内部采用半园定位片防止误 插,另有其行生T系列和C系列,分别有定位销定位片多 方定位系统,防止相同芯数上的错误插拔,同时还具备 盲插功能,使用起来方便快捷. 该系列连接器具有快速插拔、高密度、防水、小体积、盲插及寿命高等特点.特别适合于高密度安装、相对狭小的空间安装及使用旋转方式插合分离困难的场所.能应用于野外恶劣环境,防护等级1P68. 该连接器被广泛应用于军、民领域的电台设备、医疗设备测试设备、音响设备、数据、工业控制、航空航天等场合的直流交流电路的电气连接.

F系列连接器主要特点

安全的分瓣式推拉自锁系统;

多芯类型1-40芯;

焊接和印制板接针芯;

高密度安装,节省空间

内部半圆式定位,防止误插;

F系列连接器技术性能

机械寿命:5000次

振 动:频率10-2000Hz,加速度147m/5’,≤1um瞬断

冲 击:加速度490m/2,≤1um瞬断

工作温度:-55°C~+145°C

相对湿度:40°C时,达95%

IP68防护等级,防水.防沙;

360度屏蔽提供全方位的EMC防护

盐雾时间:珍珠铭72h;黑镍:96h;不锈钢3161:1000h
